當前位置：首頁 » 軸承常識 » 【進口軸承專家】FAG軸承公差詳解

【進口軸承專家】FAG軸承公差詳解

字號：T|T

文章出處：m.meirongdao.com/?liwen0112網責任編輯：作者：人氣：-發表時間：2016-04-05 16:00:00

濟南市鴻慷機電設備有限公司位于交通便利的泉城濟南，是全球生產滾動軸承和直線運動產品的領導企業---德國舍弗勒集團在山東的授權代理商。公司專營舍弗勒集團旗下兩大品牌INA軸承和FAG軸承，是一家順應經濟發展需要而誕生的專業化新型高端軸承公司。多年來一直從事軸承的銷售和售后技術支持，在機械行業技術方面有著非常豐富的經驗，今天濟南鴻慷機電進口軸承專家為大家詳細介紹一下FAG軸承公差。

DIN 620規定了軸承的尺寸公差和旋轉公差，DIN ISO 1132標準規定了關于尺寸和公差定義。

符合公差等級PN（普通級公差）的FAG軸承能夠滿足機械典型運用的質量要求。

機床和測量?jī)x器等設備對工作精度、轉速和平衡性有很高的要求，這時候可選用P6、P6X、P5、P4和P2公差等級。

以下表格除了標準中規定的公差等級的FAG軸承之外，F(xiàn)AG還生產標準中沒有的P4S、SP（超高精度）和UP（特超高精度）公差等級的軸承。

FAG軸承公差詳解

軸承公差符號

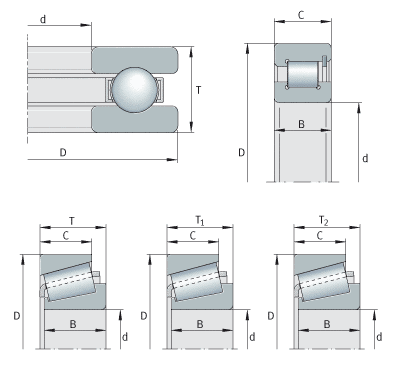

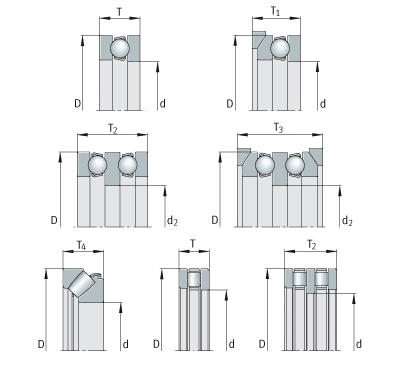

下表所列為軸承所用公差符號和其定義：

注意，在應用下表時，注意識別不同的直徑系列。因?yàn)樵诠茲L動軸承（圓錐滾子軸承除外）的公差表中所列的內徑和外徑偏差值 Vdp和VDp，并不是通用于所有的直徑系列。

公差符號
公差符號	定義
內徑
d	公稱內徑
d_s	單一內徑
d_mp	1，平均內徑：?jiǎn)我黄矫嫔献畲蠛妥钚我粌?nèi)徑的算術平均值。 2，圓錐孔在理論上端的平均內徑；最大和最小單一內徑的算術平均值。
d_1mp	錐形孔大端理論平均直徑；實測最大和最小直徑的算術平均值。
Δ_ds	單一內徑與標稱值之間的偏差 Δ_ds = d_s - d
Δ_dmp	平均內徑與標稱值之間的偏差Δ_dmp = d_mp - d
Δ_d1mp	d_1mp-d₁ 圓錐孔較大端平均直徑與公稱直徑之差
V_dp	內徑偏差; 同一平面上最大和最小單一內徑之間的差值
V_dmp	平均孔徑偏差；軸承圈最大和最小單測孔徑之間的差值外徑算術平均值
d₁	錐孔之理論大頭端的標稱直徑
d_1mp	錐孔之理論大頭端的平均直徑; 單一內徑最大值和最小值的算術平均值
Δ_d1mp	錐孔之理論大頭端的平均內徑與標稱值之間的偏差Δ_d1mp = d_1mp - d₁
外徑
D	標稱外徑
D_s	單一外徑
D_mp	平均外徑；同一平面上最大和最小單一外徑的算術平均值
Δ_Ds	單一外徑與標稱值之間的偏差 Δ_Ds = D_s - D
Δ_Dmp	平均外徑與標稱值之間的偏差Δ_Dmp = D_mp - D
V_Dp	外徑偏差；同一平面上最大和最小單一外徑之間的偏差
V_Dmp	平均外徑偏差；同一個圈或墊圈上最大
倒角尺寸范圍
r_s	單一倒角尺寸
r_{s min}	單一倒角尺寸rs,r1,r2,r3,r4……中的最小值
r₁, r₃	徑向倒角尺寸
r₂, r₄	軸向倒角尺寸
寬度
B,C	內圈，外圈的公稱寬度
B_s,C_s	內圈，外圈的單一寬度
B_1s,C_1s	內圈，外圈的單一寬度；為配對而制造的軸承
Δ_Bs，Δ_Cs	單一內圈，外圈寬度與公稱值的偏差 Δ_Bs = B_s - B , Δ_Cs = C_s - C Δ_B1s = B_1s - B₁ , Δ_C1s = C_1s - C₁
V_Bs，V_Cs	內圈，外圈寬度的變動量；最大和最小寬度的偏差
T	1. 圓錐滾子軸承名義寬度（接觸面寬度）；內圈（內錐體）背面至外圈（錐環）背面之間的距離 2. 單向推力軸承的名義高度（H）（球面滾子軸承除外，見T4）
T₁	1. 圓錐滾子軸承名義寬度, 以錐環為主體的裝配內錐體 2. 帶基座墊圈雙向推力球軸承的名義高度（H1）
T₂	1. 圓錐滾子軸承名義寬度, 以內錐體為主體的裝配錐環 2. 雙向推力軸承的名義高度（H）
T₃	帶基座墊圈雙向推力球軸承的名義高度（H1）
t₄	球面滾子推力軸承的名義高度（H）
Δ_Ts	1. 圓錐滾子軸承從名義尺寸的有效寬度偏差 2. 單向推力軸承的高度與公稱值的偏差（球面滾子推力軸承除外，見Δ_T4s）
Δ_T1s	1. 內錐體從名義尺寸的有效單測寬度偏差 2. 帶基座墊圈單向推力球軸承的高度與公稱值的偏差
Δ_T2s	1. 錐環從名義尺寸的有效寬度偏差 2. 雙向推力軸承的高度與公稱值的偏差
Δ_T3s	帶基座墊圈雙向推力球軸承的高度與公稱值的偏差
Δ_T4s	球面滾子推力軸承的高度與公稱值的偏差
旋轉精度
K_ia, K_ea	分別表示已組裝的內圈和已組裝的外圈的徑向跳動
S_d	（內圈）相對軸孔的側面跳動
S_D	外傾斜變動量；外圓柱表面向外圈側面傾斜的變動量
S_ia, S_ea	分別表示已組裝的內圈和已組裝的外圈的軸向跳動
S_i, S_e	厚度變動量，從滾道中間點到軸墊圈及軸承墊圈背（基座）面分別測得（軸向跳動）

向心軸承公差（圓錐滾子軸承除外）

內圈（普通級公差PN）

公差單位：μm

d		Δdmp		Vdsp 尺寸系列			Vdmp	Kia
mm		偏差		9	0, 1	2, 3, 4	Vdmp	Kia
超過	到	高	低	最大	最大	最大	最大	最大
0,6	2,5	0	–8	10	8	6	6	10
2,5	10	0	–8	10	8	6	6	10
10	18	0	–8	10	8	6	6	10
18	30	0	–10	13	10	8	8	13
30	50	0	–12	15	12	9	9	15
50	80	0	–15	19	19	11	11	20
80	120	0	–20	25	25	15	15	25
120	180	0	–25	31	31	19	19	30
180	250	0	–30	38	38	23	23	40
250	315	0	–35	44	44	26	26	50
315	400	0	–40	50	50	30	30	60
400	500	0	–45	56	56	34	34	65
500	630	0	–50	63	63	38	38	70
630	800	0	–75	-	-	-	-	80
800	1 000	0	–100	-	-	-	-	90
1 000	1 250	0	–125	-	-	-	-	100
1 250	1 600	0	–160	-	-	-	-	120
1 600	2 000	0	–200	-	-	-	-	140

d		ΔBs				VBs
mm		正常偏差		修正偏差2)		VBs
超過	到	高	低	高	低	最大
0,6	2,5	0	–40	0	-	12
2,5	10	0	–120	0	–250	15
10	18	0	–120	0	–250	20
18	30	0	–120	0	–250	20
30	50	0	–120	0	–250	20
50	80	0	–150	0	–380	25
80	120	0	–200	0	–380	25
120	180	0	–250	0	–500	30
180	250	0	–300	0	–500	30
250	315	0	–350	0	–500	35
315	400	0	–400	0	–630	40
400	500	0	–450	0	-	50
500	630	0	–500	0	-	60
630	800	0	–750	0	-	70
800	1 000	0	–1 000	0	-	80
1 000	1 250	0	–1 250	0	-	100
1 250	1 600	0	–1 600	0	-	120
1 600	2 000	0	–2 000	0	-	140

外圈（普通級公差PN級）

D		ΔDmp		VDsp				VDmp	Kea
				開式軸承			軸承帶密封
				尺寸系列
mm		偏差		9	0, 1	2, 3,4
超過	到	高	低	最大	最大	最大	最大	最大	最大
2,5	6	0	–8	10	8	6	10	6	15
6	18	0	–8	10	8	6	10	6	15
18	30	0	–9	12	9	7	12	7	15
30	50	0	–11	14	11	8	16	8	20
50	80	0	–13	16	13	10	20	10	25
80	120	0	–15	19	19	11	26	11	35
120	150	0	–18	23	23	14	30	14	40
150	180	0	–25	31	31	19	38	19	45
180	250	0	–30	38	38	23	-	23	50
250	315	0	–35	44	44	26	-	26	60
315	400	0	–40	50	50	30	-	30	70
400	500	0	–45	56	56	34	-	34	80
500	630	0	–50	63	63	38	-	38	100
630	800	0	–75	94	94	55	-	55	120
800	1 000	0	–100	125	125	75	-	75	140
1 000	1 250	0	–125	-	-	-	-	-	160
1 250	1 600	0	–160	-	-	-	-	-	190
1 600	2 000	0	–200	-	-	-	-	-	220
2 000	2 500	0	–250	-	-	-	-	-	250

內圈（P6級公差）

d		Δdmp		Vdsp 尺寸系列			Vdmp	Kia
mm		偏差		9	0, 1	2, 3, 4	Vdmp	Kia
超過	到	高	低	最大	最大	最大	最大	最大
0,6	2,5	0	–7	9	7	5	5	5
2,5	10	0	–7	9	7	5	5	6
10	18	0	–7	9	7	5	5	7
18	30	0	–8	10	8	6	6	8
30	50	0	–10	13	10	8	8	10
50	80	0	–12	15	15	9	9	10
80	120	0	–15	19	19	11	11	13
120	180	0	–18	23	23	14	14	18
180	250	0	–22	28	28	17	17	20
250	315	0	–25	31	31	19	19	25
315	400	0	–30	38	38	23	23	30
400	500	0	–35	44	44	26	26	35
500	630	0	–40	50	50	30	30	40

d		ΔBs				VBs
mm		正常偏差		修正偏差2)
超過	到	高	低	高	低	最大
0,6	2,5	0	–40	-	-	12
2,5	10	0	–120	0	–250	15
10	18	0	–120	0	–250	20
18	30	0	–120	0	–250	20
30	50	0	–120	0	–250	20
50	80	0	–150	0	–380	25
80	120	0	–200	0	–380	25
120	180	0	–250	0	–550	30
180	250	0	–300	0	–500	30
250	315	0	–350	0	–500	35
315	400	0	–400	0	–630	40
400	500	0	–450	-	-	45
500	630	0	–500	-	-	50

外圈（P6級公差）

D		ΔDmp		VDsp				VDmp3)	Kea
				開式軸承			軸承帶密封
				尺寸系列
mm		偏差		9	0, 1	2, 3,4
超過	到	高	低	最大	最大	最大	最大	最大	最大
2,5	6	0	–7	9	7	5	9	5	8
6	18	0	–7	9	7	5	9	5	8
18	30	0	–8	10	8	6	10	6	9
30	50	0	–9	11	9	7	13	7	10
50	80	0	–11	14	11	8	16	8	13
80	120	0	–13	16	16	10	20	10	18
120	150	0	–15	19	19	11	25	11	20
150	180	0	–18	23	23	14	30	14	23
180	250	0	–20	25	25	15	-	15	25
250	315	0	–25	31	31	19	-	19	30
315	400	0	–28	35	35	21	-	21	35
400	500	0	–33	41	41	25	-	25	40
500	630	0	–38	48	48	29	-	29	50
630	800	0	–45	56	56	34	-	34	60
800	1 000	0	–60	75	75	45	-	45	75

內圈（P5級公差）

d		Δdmp		Vdsp Diameter series		Vdmp	Kia	Sd
mm		偏差		9	0, 1, 2, 3, 4	Vdmp	Kia	Sd
超過	到	高	低	最大	最大	最大	最大	最大
0,6	2,5	0	–5	5	4	3	4	7
2,5	10	0	–5	5	4	3	4	7
10	18	0	–5	5	4	3	4	7
18	30	0	–6	6	5	3	4	8
30	50	0	–8	8	6	4	5	8
50	80	0	–9	9	7	5	5	8
80	120	0	–10	10	8	5	6	9
120	180	0	–13	13	10	7	8	10
180	250	0	–15	15	12	8	10	11
250	315	0	–18	18	14	9	13	13
315	400	0	–23	23	18	12	15	15

d		Sia2)	ΔBs				VBs
mm		Sia2)	正常偏差		修正偏差3)
超過	到	最大	高	低	高	低	最大
0,6	2,5	7	0	–40	0	–250	5
2,5	10	7	0	–40	0	–250	5
10	18	7	0	–80	0	–250	5
18	30	8	0	–120	0	–250	5
30	50	8	0	–120	0	–250	5
50	80	8	0	–150	0	–250	6
80	120	9	0	–200	0	–380	7
120	180	10	0	–250	0	–380	8
180	250	13	0	–300	0	–500	10
250	315	15	0	–350	0	–500	13
315	400	20	0	–400	0	–630	15

外圈（P5級公差）

D		ΔDmp		VDsp3) 尺寸系列		VDmp4)	Kea	SD	Sea5)	VCs
D		ΔDmp		9	0, 1,2, 3,4
mm		偏差		9	0, 1,2, 3,4
超過	到	高	低	最大	最大	最大	最大	最大	最大	最大
2,5	6	0	–5	5	4	3	5	8	8	5
6	18	0	–5	5	4	3	5	8	8	5
18	30	0	–6	6	5	3	6	8	8	5
30	50	0	–7	7	5	4	7	8	8	5
50	80	0	–9	9	7	5	8	8	10	6
80	120	0	–10	10	8	5	10	9	11	8
120	150	0	–11	11	8	6	11	10	13	8
150	180	0	–13	13	10	7	13	10	14	8
180	250	0	–15	15	11	8	15	11	15	10
250	315	0	–18	18	14	9	18	13	18	11
315	400	0	–20	20	15	10	20	13	-	13
400	500	0	–23	23	17	12	23	15	-	15
500	630	0	–28	28	21	14	25	18	-	18
630	800	0	–35	35	26	18	30	20	-	20

寬度公差ΔCs與所配內圈的 ΔBs完全相同。

軸向跳動Sea適用于球軸承（調心球軸承除外）。

外圈（P4級公差）

d		Δdmp		Δds		Vdsp		Vdmp	Kia
				尺寸系列
				0, 1, 2, 3, 4		9	0, 1, 2, 3, 4
mm		偏差		偏差		9	0, 1, 2, 3, 4
超過	到	高	低	高	低	最大	最大	最大	最大
0,6	2,5	0	–4	0	–4	4	3	2	2,5
2,5	10	0	–4	0	–4	4	3	2	2,5
10	18	0	–4	0	–4	4	3	2	2,5
18	30	0	–5	0	–5	5	4	2,5	3
30	50	0	–6	0	–6	6	5	3	4
50	80	0	–7	0	–7	7	5	3,5	4
80	120	0	–8	0	–8	8	6	4	5
120	180	0	–10	0	–10	10	8	5	6
180	250	0	–12	0	–12	12	9	6	8

d		Sd	Sia2)	ΔBs				VBs
mm		Sd	Sia2)	正常偏差		修正偏差3)		VBs
超過	到	最大	最大	高	低	高	低	最大
0,6	2,5	3	3	0	–40	0	–250	2,5
2,5	10	3	3	0	–40	0	–250	2,5
10	18	3	3	0	–80	0	–250	2,5
18	30	4	4	0	–120	0	–250	2,5
30	50	4	4	0	–120	0	–250	3
50	80	5	5	0	–150	0	–250	4
80	120	5	5	0	–200	0	–380	4
120	180	6	6	0	–250	0	–380	5
180	250	7	7	0	–300	0	–500	6

外圈（P4級公差）

D		ΔDmp		ΔDs		VDsp2)		VDmp	Kea
				尺寸系列
				0, 1, 2, 3, 4		9	0, 1, 2, 3, 4
mm		偏差		偏差		9	0, 1, 2, 3, 4
超過	到	高	低	高	低	最大	最大	最大	最大
2,5	6	0	–4	0	–4	4	3	2	3
6	18	0	–4	0	–4	4	3	2	3
18	30	0	–5	0	–5	5	4	2,5	4
30	50	0	–6	0	–6	6	5	3	5
50	80	0	–7	0	–7	7	5	3,5	5
80	120	0	–8	0	–8	8	6	4	6
120	150	0	–9	0	–9	9	7	5	7
150	180	0	–10	0	–10	10	8	5	8
180	250	0	–11	0	–11	11	8	6	10
250	315	0	–13	0	–13	13	10	7	11
315	400	0	–15	0	–15	15	11	8	13

D		SD SD1	Sea3)	ΔCs	VCs
mm		SD SD1	Sea3)		VCs
超過	到	最大	最大		最大
2,5	6	4	5	寬度公差ΔCs 和 VCs 與所配內圈的ΔBs 和VBs相同。	2,5
6	18	4	5		2,5
18	30	4	5		2,5
30	50	4	5		2,5
50	80	4	5		3
80	120	5	6		4
120	150	5	7		5
150	180	5	8		5
180	250	7	10		7
250	315	8	10		7
315	400	10	13		8

內圈（P2級公差）

d		Δdmp		Δds		Vdsp	Vdmp	Kia
mm		偏差		偏差		Vdsp	Vdmp	Kia
超過	到	高	低	高	低	最大	最大	最大
0,6	2,5	0	–2,5	0	–2,5	2,5	1,5	1,5
2,5	10	0	–2,5	0	–2,5	2,5	1,5	1,5
10	18	0	–2,5	0	–2,5	2,5	1,5	1,5
18	30	0	–2,5	0	–2,5	2,5	1,5	2,5
30	50	0	–2,5	0	–2,5	2,5	1,5	2,5
50	80	0	–4	0	–4	4	2	2,5
80	120	0	–5	0	–5	5	2,5	2,5
120	150	0	–7	0	–7	7	3,5	2,5
150	180	0	–7	0	–7	7	3,5	5
180	250	0	–8	0	–8	8	4	5

d		Sd	Sia2)	ΔBs		VBs
mm		Sd	Sia2)	正常偏差		VBs
超過	到	最大	最大	高	低	最大
0,6	2,5	1,5	1,5	0	–40	1,5
2,5	10	1,5	1,5	0	–40	1,5
10	18	1,5	1,5	0	–80	1,5
18	30	1,5	2,5	0	–120	1,5
30	50	1,5	2,5	0	–120	1,5
50	80	1,5	2,5	0	–150	1,5
80	120	2,5	2,5	0	–200	2,5
120	150	2,5	2,5	0	–250	2,5
150	180	4	5	0	–300	4
180	250	5	5	0	–350	5

外圈（P2級公差）

D		ΔDmp		ΔDs		VDsp2)	VDmp	Kea
mm		偏差		偏差		VDsp2)	VDmp	Kea
超過	到	高	低	高	低	最大	最大	最大
2,5	6	0	–2,5	0	–2,5	2,5	1,5	1,5
6	18	0	–2,5	0	–2,5	2,5	1,5	1,5
18	30	0	–4	0	–4	4	2	2,5
30	50	0	–4	0	–4	4	2	2,5
50	80	0	–4	0	–4	4	2	4
80	120	0	–5	0	–5	5	2,5	5
120	150	0	–5	0	–5	5	2,5	5
150	180	0	–7	0	–7	7	2,5	5
180	250	0	–8	0	–8	8	4	7
250	315	0	–8	0	–8	8	4	7
315	400	0	–10	0	–10	10	5	8

D		SD SD1	Sea3)	ΔCs	VCs
mm		SD SD1	Sea3)		VCs
超過	到	最大	最大		最大
2,5	6	1,5	1,5	寬度公差ΔCs 和 VCs 與所配內圈的ΔBs 和VBs相同。	1,5
6	18	1,5	1,5		1,5
18	30	1,5	2,5		1,5
30	50	1,5	2,5		1,5
50	80	1,5	4		1,5
80	120	2,5	5		2,5
120	150	2,5	5		2,5
150	180	2,5	5		2,5
180	250	4	7		4
250	315	5	7		5
315	400	7	8		7

圓錐內孔1：12

內徑		PN級公差
d mm		Δdmp 偏差 μm		Vdp1)	Δd1 mp – Δdmp 偏差 μm
超過	到	高	低	最大	高	低
18	30	+21	0	13	+21	0
30	50	+25	0	15	+25	0
50	80	+30	0	19	+30	0
80	120	+35	0	25	+35	0
120	180	+40	0	31	+40	0
180	250	+46	0	38	+46	0
250	315	+52	0	44	+52	0
315	400	+57	0	50	+57	0
400	500	+63	0	56	+63	0
500	630	+70	0	-	+70	0
630	800	+80	0	-	+80	0
800	1 000	+90	0	-	+90	0

圓錐內孔1：30

內徑		公差 class PN
d mm		Δdmp 偏差 μm		Vdp1)	Δd1 mp – Δdmp 偏差 μm
超過	到	高	低	最大	高	低
-	80	+15	0	19	+35	0
80	120	+20	0	25	+40	0
120	180	+25	0	31	+50	0
180	250	+30	0	38	+55	0
250	315	+35	0	44	+60	0
315	400	+40	0	50	+65	0
400	500	+45	0	56	+75	0
500	630	+50	0	63	+85	0
630	800	+75	0	-	+100	0
800	1 000	+100	0	-	+100	0

推力軸承公差

FAG軸承公差詳解

d		PN (普通公差), P6 and P5			P4
d		Δdmp		Vdp	Δdmp		Vdp
mm		偏差		Vdp	偏差		Vdp
超過	到	高	低	最大	高	低	最大
-	18	0	–8	6	0	–7	5
18	30	0	–10	8	0	–8	6
30	50	0	–12	9	0	–10	8
50	80	0	–15	11	0	–12	9
80	120	0	–20	15	0	–15	11
120	180	0	–25	19	0	–18	14
180	250	0	–30	23	0	–22	17
250	315	0	–35	26	0	–25	19
315	400	0	–40	30	0	–30	23
400	500	0	–45	34	0	–35	26
500	630	0	–50	38	0	–40	30
630	800	0	–75	56	0	–50	-
800	1 000	0	–100	75	0	-	-
1 000	1 250	0	–125	95	0	-	-

外圈公差

D		PN (普通公差), P6 and P5			P4
D		ΔDmp		VDp	ΔDmp		VDp
mm		偏差		VDp	偏差		VDp
超過	到	高	低	最大	高	低	最大
10	18	0	–11	8	0	–7	5
18	30	0	–13	10	0	–8	6
30	50	0	–16	12	0	–9	7
50	80	0	–19	14	0	–11	8
80	120	0	–22	17	0	–13	10
120	180	0	–25	19	0	–15	11
180	250	0	–30	23	0	–20	15
250	315	0	–35	26	0	–25	19
315	400	0	–40	30	0	–28	21
400	500	0	–45	34	0	–33	25
500	630	0	–50	38	0	–38	29
630	800	0	–75	55	0	–45	34
800	1 000	0	–100	75	-	-	-
1 000	1 250	0	–125	75	-	-	-
1 250	1 600	0	–160	120	-	-	-

d		Si				Se
mm		PN(普通公差)	P6	P5	P4	PN (普通公差), P6, P5, P4
超過	到	最大	最大	最大	最大	PN (普通公差), P6, P5, P4
-	18	10	5	3	2	座圈的壁厚變動量Se與軸圈的壁厚變動量Si相同。
18	30	10	5	3	2
30	50	10	6	3	2
50	80	10	7	4	3
80	120	15	8	4	3
120	180	15	9	5	4
180	250	20	10	5	4
250	315	25	13	7	5
315	400	30	15	7	5
400	500	30	18	9	6
500	630	35	21	11	7
630	800	40	25	13	8
800	1 000	45	30	15	8
1 000	1 250	50	35	18	9

推力軸承截面高度公差

d		T		T1		T2
mm		偏差		偏差		偏差
超過	到	高	低	高	低	高	低
-	30	20	–250	100	–250	150	–400
30	50	20	–250	100	–250	150	–400
50	80	20	–300	100	–300	150	–500
80	120	25	–300	150	–300	200	–500
120	180	25	–400	150	–400	200	–600
180	250	30	–400	150	–400	250	–600
250	315	40	–400	200	–400	350	–700
315	400	40	–500	200	–500	350	–700
400	500	50	–500	300	–500	400	–900
500	630	60	–600	350	–600	500	–1 100
630	800	70	–750	400	–750	600	–1 300
800	1 000	80	–1 000	450	–1 000	700	–1 500
1 000	1 250	100	–1 400	500	–1 400	900	–1 800

d		T3		T4
mm		偏差		偏差
超過	到	高	低	高	低
-	30	300	–400	20	–300
30	50	300	–400	20	–300
50	80	300	–500	20	–400
80	120	400	–500	25	–400
120	180	400	–600	25	–500
180	250	500	–600	30	–500
250	315	600	–700	40	–700
315	400	600	–700	40	–700
400	500	750	–900	50	–900
500	630	900	–1 100	60	–1 200
630	800	1 100	–1 300	70	–1 400
800	1 000	1 300	–1 500	80	–1 800
1 000	1 250	1 600	–1 800	100	–2 400

如果您對山東進口軸承、FAG軸承、INA軸承感興趣或者有疑問的話，請點擊聯系我們網頁右側的在線客服，或致電：400-086-9890，山東進口軸承供應商——您全程貼心的采購顧問。

——責任編輯：濟南鴻慷機電設備公司01銷售顧問

版權所有m.meirongdao.com（濟南鴻慷）轉載請注明出處

下一篇：【FAG軸承專家】軸承潤滑脂的合理用量上一篇：【德國FAG軸承】滾動軸承安裝指導

此文關鍵字：進口軸承 FAG軸承公差

相關資訊

熱銷產品

: 山東進口軸承|外球面球軸承

: INA軸承|推力圓柱滾子軸承

: 山東進口軸承|帶圓盤式保持架的圓柱滾子軸承

: FAG軸承|單列圓錐滾子軸承

1山東進口軸承|推力角接觸球軸承: 1
山東進口軸承|推力角接觸球軸承
山東進口軸承-雙向推力角接觸球軸承是一種可分離的精密軸承且公差等級為SP。包括實體軸圈、一個隔圈、一個座圈和球與實體黃銅保持架組件。軸承的各個部件相互匹配，可以分別安裝，但是同尺寸軸承的各個部件不能互換。

2INA軸承|帶擋邊滾針軸承: 2
INA軸承|帶擋邊滾針軸承
此類INA單列或雙列帶擋邊滾針軸承由帶擋邊的機加工外圈、滾針和保持架組件以及可分離內圈組成。

3FAG軸承|單列圓錐滾子軸承: 3
FAG軸承|單列圓錐滾子軸承
圓錐滾子軸承屬于分離型軸承，軸承的內、外圈均具有錐形滾道。單列圓錐滾子軸承可以承受徑向負荷和單一方向軸向負荷。當軸承承受徑向負荷時，將會產生一個軸向分力，所以當需要另一個可承受反方向軸向力的軸承來加以平衡。

4舍弗勒集團|密封圈: 4
舍弗勒集團|密封圈
進口軸承密封圈設計成接觸式密封。這種密封圈用于防止外部污染物、飛濺的水侵入軸承，并能防止?jié)櫥^(guò)多泄漏。

5INA軸承|支撐型滾輪: 5
INA軸承|支撐型滾輪
INA支承型滾輪是安裝在軸或螺栓上的單列或雙列軸承單元。它們由具有特定外表面形狀的較厚外圈和滾針及保持架組件或滿裝滾針或圓柱滾子組件組成。

6德國進口軸承|絲杠支撐軸承: 6
德國進口軸承|絲杠支撐軸承
絲杠支撐軸承接觸角為60度，能夠承受較高的軸向載荷，也能承受一部分徑向載荷。德國進口單列推力角接觸球軸承只能承受單一方向的軸向載荷，一般需要成對安裝使用。其精度為P4，P2級，公差值同角接觸球軸承。

同類文章排行

最新資訊文章

您的瀏覽歷史

正在加載...

洛隆县| 颍上县| 阳西县| 郓城县| 古丈县| 宜君县| 芜湖市| 元阳县| 瑞丽市| 玉林市| 霸州市| 西乌珠穆沁旗| 锦屏县| 兴业县| 玉田县| 霸州市| 桂林市| 镇坪县| 霍邱县| 麻江县| 新郑市| 木兰县| 中山市| 衡水市| 阿拉善左旗| 如皋市| 习水县| 睢宁县| 靖边县| 安化县| 万盛区| 介休市| 连平县| 南开区| 综艺| 三门县| 鄂托克前旗| 泗洪县| 翁源县| 双辽市| 铜山县|

<mark id="v7d9h"></mark>
